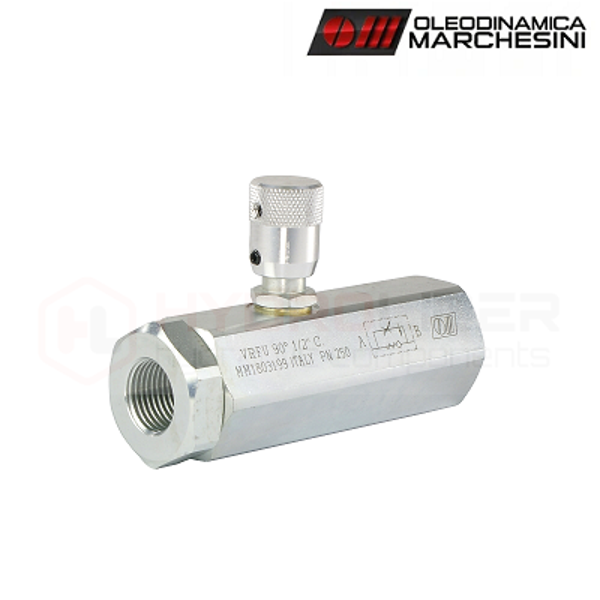

Vanne d'étranglement unidirectionnel avec compensation VRFU 90C

Principe de fonctionnement :

Conçu principalement pour réguler la vitesse des vérins hydrauliques, il permet de régler le fonctionnement du vérin dans un seul sens, par exemple la vitesse d'extension. Pour réguler le fonctionnement d'un vérin double effet dans les deux sens, deux vannes de ce type sont nécessaires sur les deux conduites hydrauliques alimentant le vérin.

Le système de compensation interne permet à l'actionneur de maintenir une vitesse de fonctionnement constante même en cas de variations de charge.

Le papillon des gaz régule (étrangle) le débit dans un sens, tout en laissant le flux libre dans l'autre. Le débit se règle à l'aide d'un bouton, et les réglages peuvent être bloqués par une vis de blocage.

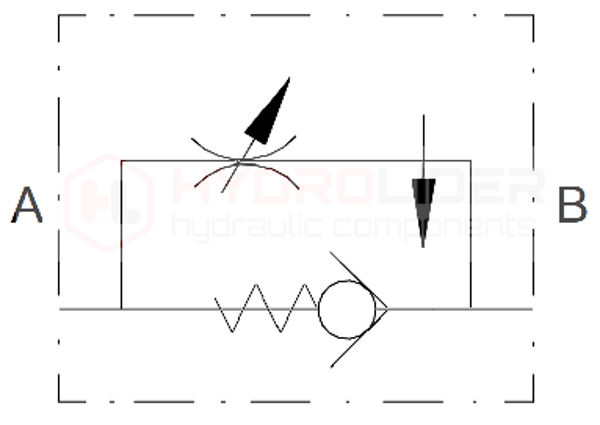

Connexion:

Le flux de A vers B est régulé, celui de B vers A est toujours libre.
