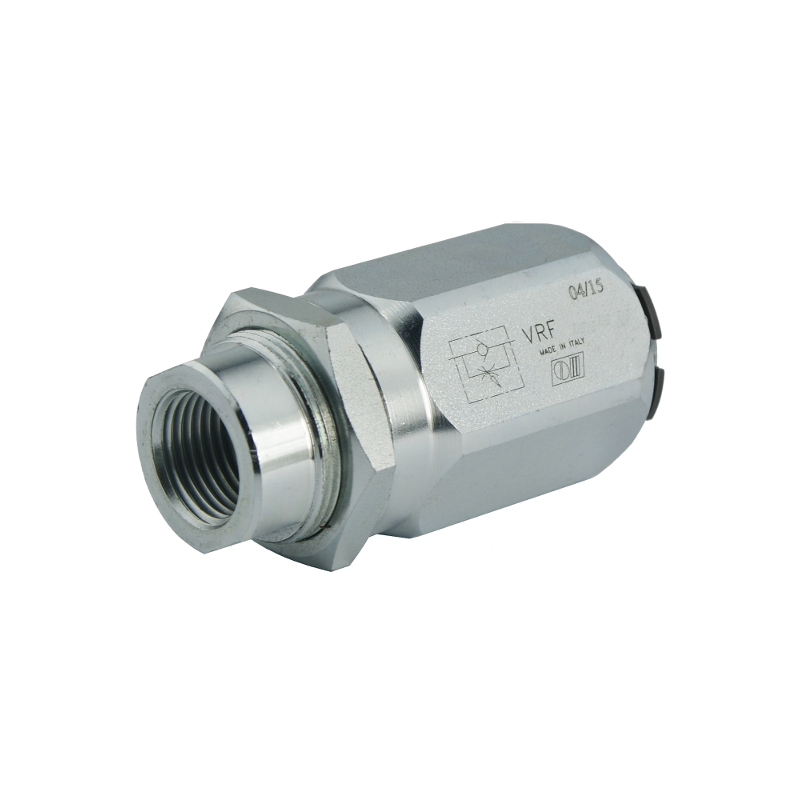

VRF Etrangleur réglable de régulation du débit de type à collecteur

Valves qui permettent de réguler la vitesse d’un actionneur dans un sens et permettent le débit libre dans l’autre. N’étant pas compensées à la pression, la régulation du fluide dépendra de la pression et de la viscosité de l’huile.

Montage

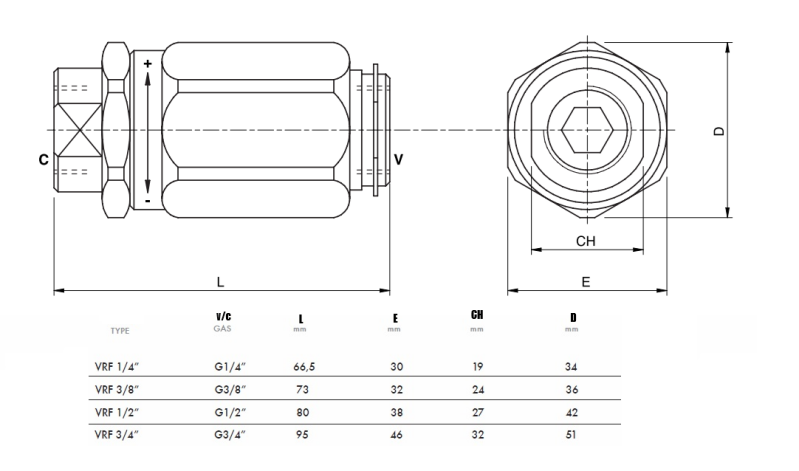

Raccorder V à l’alimentation et C à l’actionneur à réguler. Le débit est régulé de C à V et libre dans le sens opposé. Pour des utilisations sur des actionneurs avec clapet anti-retour, la VRF doit être montée entre l’actionneur et le clapet anti-retour. La régulation du débit s'effectue par l’intermédiaire de la rotation du collecteur extérieur : en le tournant dans le sens des aiguilles d’une montre, on augmente le débit et vice versa. Une fois que le débit a été régulé, ramener la bague d’arrêt en position de façon à maintenir les valeurs configurées même en présence de vibrations.
