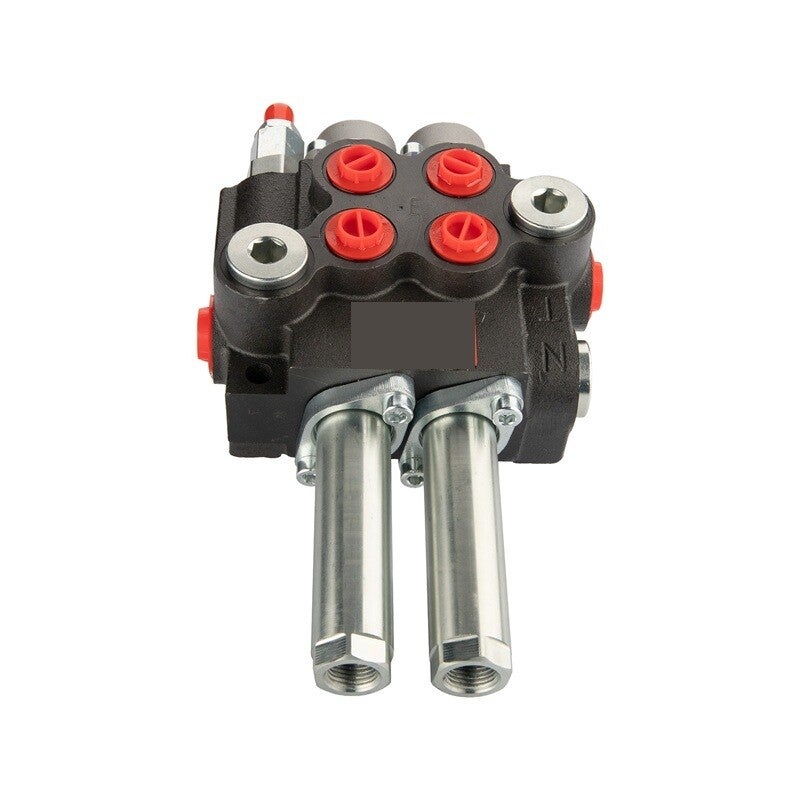

Distributeur hydraulique 2 sections 40L commandé par câbles.

Données techniques :

Débit maximal jusqu'à 40 L/min. Commande de vérins simple et double effet.

Commande recommandée du distributeur par câbles et joystick.

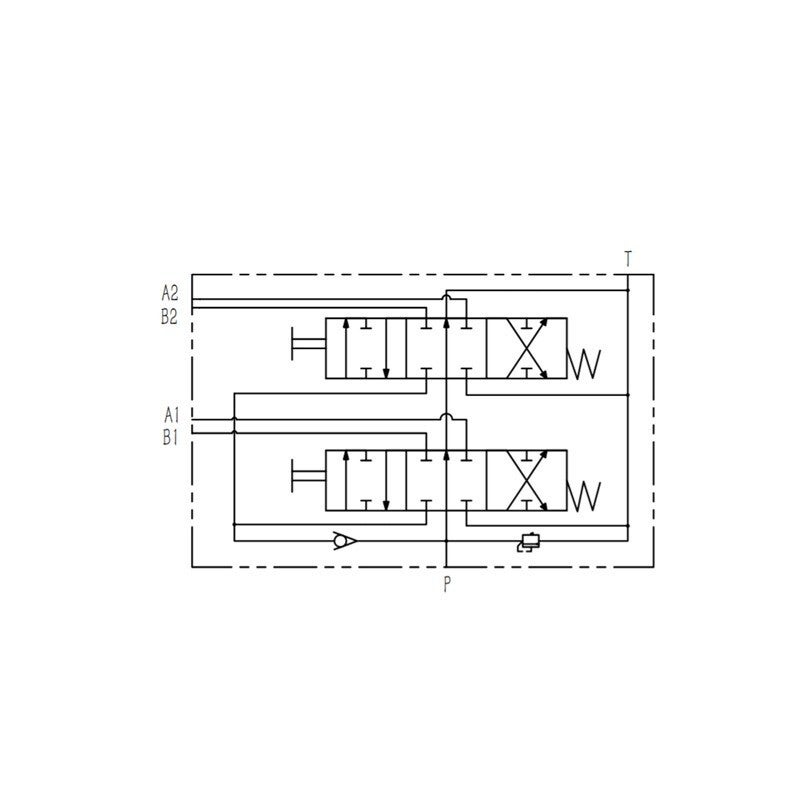

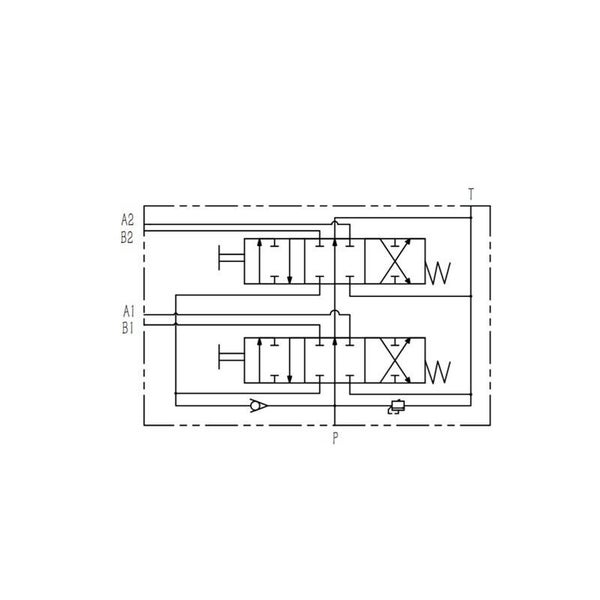

Contrôle:

Les deux curseurs à trois positions (1 - 0 - 2) sont à ressort, c'est-à-dire qu'ils reviennent automatiquement à leur position neutre.

 si le câble est lâche.

 Position 0 neutre (câble lâche), la tige du piston du cylindre est immobile - l'huile va vers le trop-plein.

Position de travail 1 (le câble tire le curseur), la tige du cylindre s'étend.

Position de travail 2 (le câble pousse le curseur), la tige du vérin se rétracte.

Connexion:

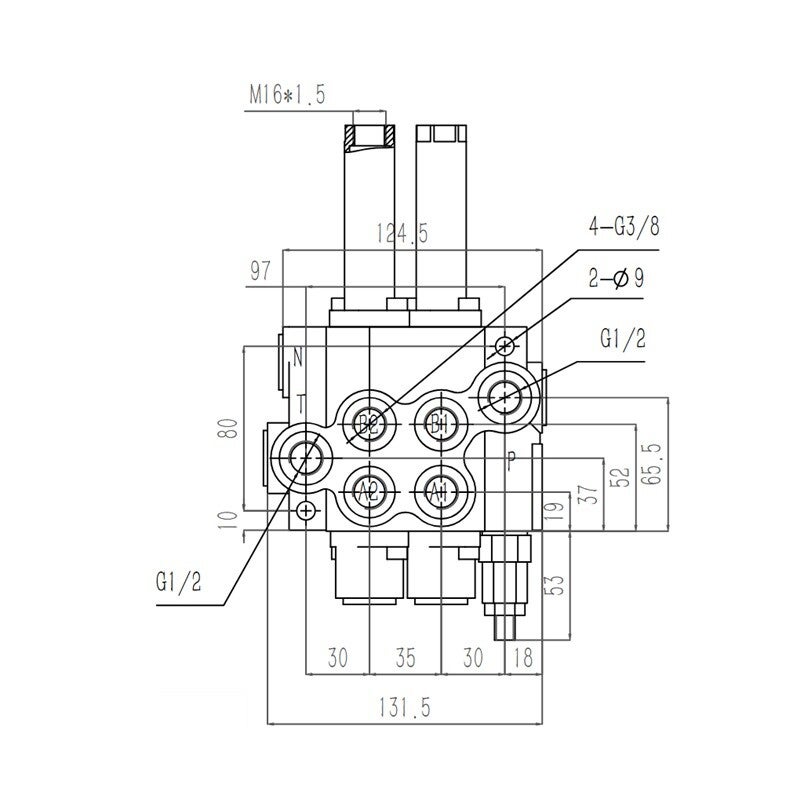

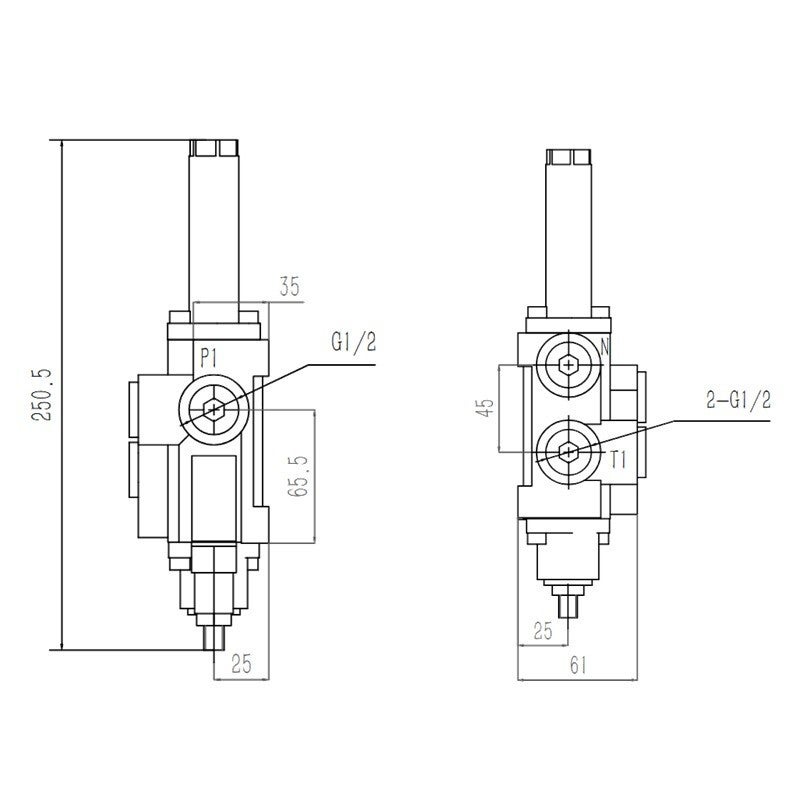

Filetages internes du corps :

 alimentation : 1/2''; retour : 1/2''; sections : 3/8''

Connexions par câble :

Filetage interne du tube : M16x1,5

Filetage interne de l'extrémité du curseur : M6x1,5

Plage de pression :

 Pression d'alimentation maximale : 250 bar

Pression de retour maximale : 50 bar

Pression maximale sur les sections : 300 bars

Réglage de la soupape de trop-plein :

La pression d'ouverture du clapet de trop-plein augmente proportionnellement à l'augmentation du débit :

180 bars à 10 l/min
190 bars à 20 l/min
200 bars à 30 l/min
210 bars à 40 l/min
