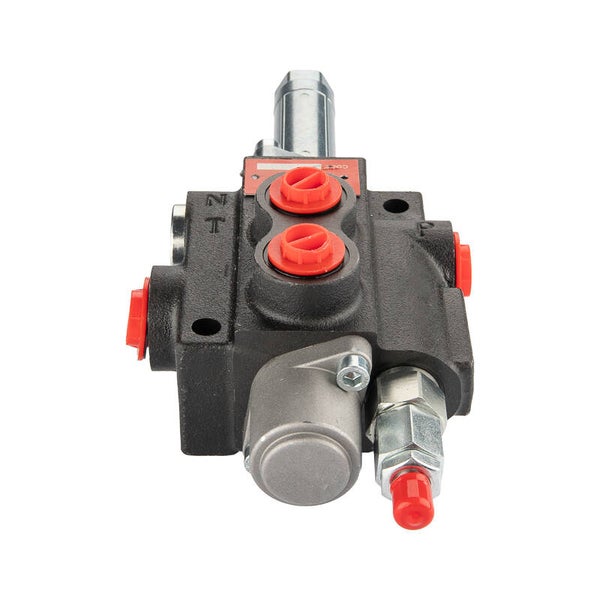

Distributeur hydraulique monosection 40L commandé par câbles crantage dans les 2 positions

Données techniques :

Débit maximal jusqu'à 40 L/min.

Exemple de commande : moteur hydraulique bidirectionnel.

Commande de distributeur recommandée : câble ou tige.

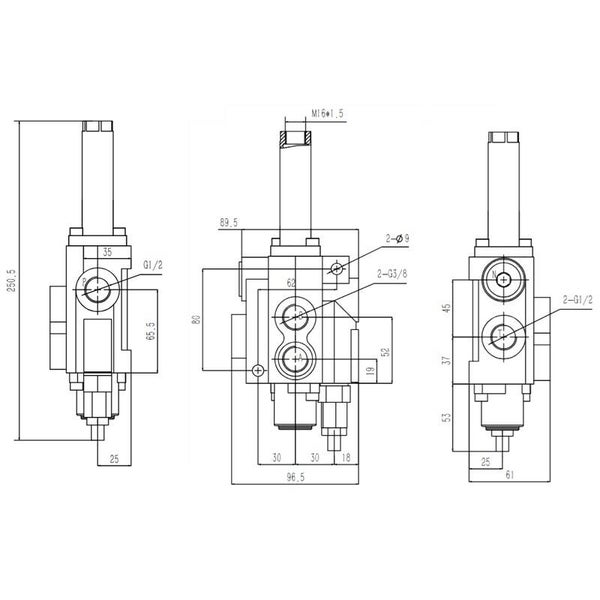

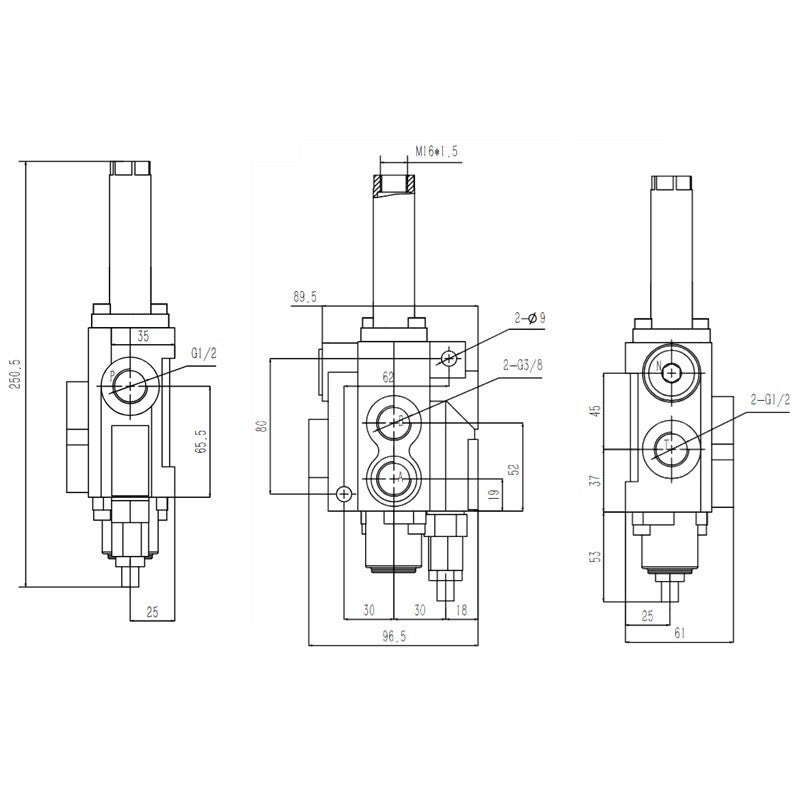

Filetages internes du corps : alimentation : 1/2'' ; retour : 1/2'' ; sections : 3/8''

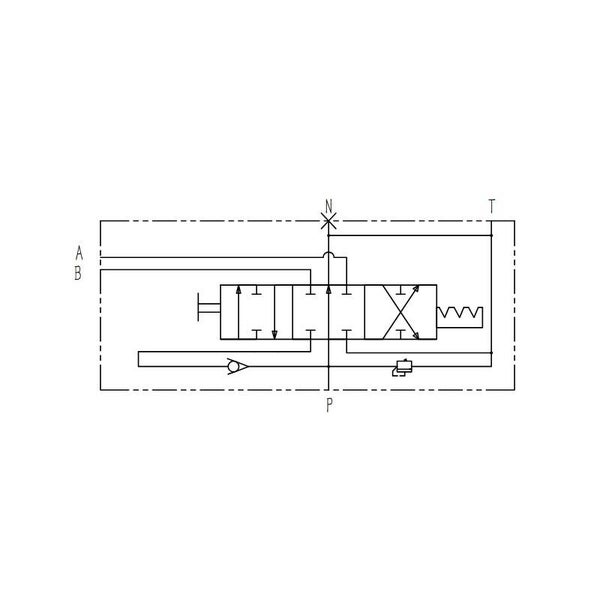

Nombre de positions du curseur : 3 (1 - 0 - 2)

Positionnement du curseur dans les deux positions de travail : loquet

Connexion par câble :

Filetage interne du tube : M16x1,5

Filetage interne de l'extrémité du curseur : M6x1,5

 Réglage de la soupape de trop-plein :

La pression d'ouverture du clapet de trop-plein augmente proportionnellement à l'augmentation du débit :

180 bars à 10 l/min
190 bars à 20 l/min
200 bars à 30 l/min
210 bars à 40 l/min

Réglage de la soupape de trop-plein :

Vous trouverez des kits de mesure de pression de précision dans la section Manomètres - Kits de mesure.

Il est recommandé de vérifier et de régler la pression correcte avant de commencer.

Possibilité de réglage indépendant, changements de rotation complète par 30 bars.

Conditions de travail :

Pression d'alimentation maximale : 250 bar

Pression de retour maximale : 50 bar

Pression maximale sur les sections : 300 bars
